HKS OB-LINK TYPE-001 JB74W

HOME > 商品一覧 : HKS OB-LINK TYPE-001 JB74W


※写真をクリックすると拡大画像がでます。

HKS OB-LINK TYPE-001 JB74W

▼価格 ¥21,780

▼詳細
【OB-LINK タイプ 001】

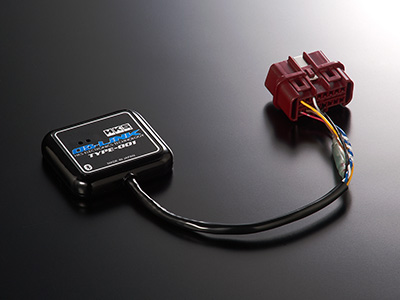

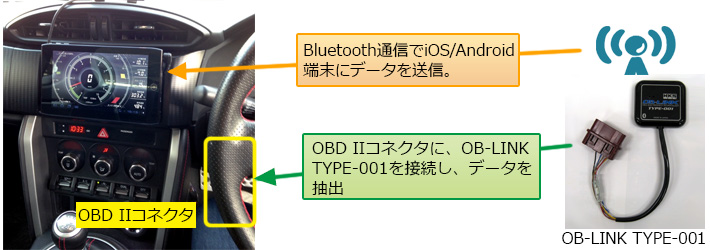

OB-LINK TYPE-001 は車両OBD IIコネクタに接続し、様々な車両データをiOS/Android端末にBluetooth通信で表示するマルチ機器です。




新機能

(1)OB-LINK TYPE-001単体で起動する自動ログ機能
(2)Flash ROM搭載によるメモリ機能
累積走行距離・累積燃料消費量・最高水温・最高油温・エンジン系エラーコード+設定データ ※1
(※1 設定データにはLogManagerが必要です)

追加機能

(1)ステアリング舵角データの表示(ステアリング舵角センサ装備車両)
(2)ブレーキ ON/OFF or 踏圧(TOYOTA・SUBARU一部車両) ※2
(※2 踏圧は、TOYOTA・SUBARU一部車両)

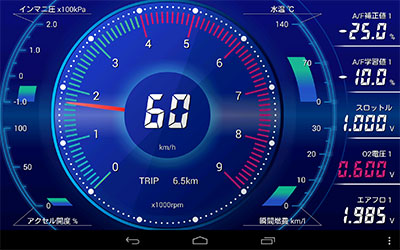

アプリは従来のCarscopeを進化させたCarscopePlusを新開発。新開発アプリLogManager(後日発売)と合わせることでユーザーインターフェースを充実し、様々な使い方が楽しめます。




LogManagerは、HKS『OB-LINK TYPE-001』と『OB-LINK TYPE-FA20』用のアプリです。
『OB-LINK TYPE-001』と『OB-LINK TYPE-FA20』はメモリーを搭載しています。
このメモリーのログ設定や、ログデータを抽出するアプリが、LogManagerです。
LogManagerで設定すると、『OB-LINK TYPE-001』や『OB-LINK TYPE-FA20』のメモリーに車両データが自動時にログされるようになります。

『OB-LINK TYPE-001』や『OB-LINK TYPE-FA20』がIG-ON信号を検出すると自動ログが開始され、IG-OFF信号を検出すると自動ログが停止します。
ログデータには、下記5つの累積データとLogManagerで設定された車両データがあります。
累積データ5項目:累積走行距離、累積燃料消費量、最高水温、最高油温、エンジン系エラーコード。
(車両によっては表示出来ない場合もあります。)
※ エンジン系のエラーコードは、最大で20ヶまで記憶しています。エラーを検出した時のタイムスタンプも記憶しています。
LogManagerでは、ログデータの選択とサンプリング周期の設定を行います。

OB-LINKが収得するデータ21項目

・車速
・吸入空気量
・E/G油温
・エンジン回転数
・吸気温
・T/M油温
・水温
・スロットル1/2
・ギアポジション
・点火時期
・アクセル1/2

・故障コード
・AF補正1/2
・インマニ圧
・累積走行距離
・AF学習値1/2
・エアフロ出力1/2
・ステアリング舵角
・O2センサー
・ブレーキ
(ON/OFF or 踏圧)


サンプリング

メモリー時間

100ms 139分
200ms 278分
500ms 695分
1秒 23時間
5秒 116時間
10秒 232時間

【設定方法】

1. IG信号線の確認
(1) 、(2) いずれかの方法で、IG信号線の確認を行ってください。

(1) OBDIIカプラでの確認
図のように上段の一番右端に端子が挿入されているか確認します。

.
端子あり = IG信号線あり
IG信号線 端子なし = IG信号線なし
.
(2) CarscopePlus か CarscopeFA20で確認
CarscopePlusを起動させ“設定”、“IG信号線確認”の順でタップします。
“ IG信号線確認OKです” = IG 信号線あり
“ IG信号線が接続されているか、車両通信タイプが合っているか確認してください。” = IG 信号線なし

2. IG信号線の接続
1でOBDIIカプラにIG信号線が無い場合は、別途接続が必要になります。
※ 別途接続する場合は、IG信号線やACC信号線に接続します。
詳細につきましては、取扱説明書P4の “ 6. IG信号線の接続 ”をご参照ください。
